Pouring Cups

Pouring cups are made from 30 class gray iron. The pouring angle is 45°, so that the mold filling is complete at 45° of machine tilt. Whether used with programmable tilt or standard tilt, these cups produce quality permanent mold castings.

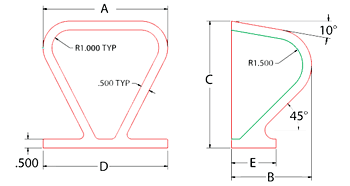

Part Number

Aluminum Capacity

A

B

C

D

E

Unit Weight

CUP-15

1.5 lbs. (0.68kg)

4.38 (11.13cm)

3.38 (8.59cm)

5.50 (13.97cm)

5.00 (12.70cm)

2.50 (6.35cm)

6.8 lbs. (3.1kg)

CUP-20

2.0 lbs. (0.91kg)

5.13 (13.03cm)

3.63 (9.22cm)

5.88 (14.94cm)

5.00 (12.70cm)

2.50 (6.35cm)

7.5 lbs (3.4kg)

CUP-30

3.0 lbs. (1.36kg)

6.13 (15.57cm)

4.00 (10.16cm)

6.50 (16.51cm)

7.00 (17.78cm)

2.50 (6.35cm)

10.5 lbs. (4.8kg)

CUP-40

4.0 lbs. (1.82kg)

6.75 (17.15cm)

4.38 (11.13cm)

6.88 (17.48cm)

7.00 (17.78cm)

2.50 (6.35cm)

11.8 lbs. (5.4kg)

CUP-50

5.0 lbs. (2.27kg)

7.00 (17.78cm)

4.50 (11.43cm)

7.13 (18.11cm)

7.00 (17.78cm)

2.50 (6.35cm)

12.5 lbs. (5.7kg)

CUP-60

6.0 lbs. (2.72kg)

8.25 (20.96cm)

4.88 (12.40cm)

7.63 (19.38cm)

7.00 (17.78cm)

2.50 (6.35cm)

15.0 lbs. (6.8kg)

CUP-90

9.0 lbs. (4.09kg)

9.00 (22.86cm)

5.50 (13.97cm)

8.38 (21.29cm)

7.00 (17.78cm)

2.50 (6.35cm)

18.0 lbs. (8.2kg)

CUP-120

12.0 lbs. (5.46kg)

9.63 (24.46cm)

6.00 (15.24cm)

9.25 (23.50cm)

7.00 (17.78cm)

2.50 (6.35cm)

20.4 lbs. (9.3kg)

CUP-150

15.0 lbs. (6.82kg)

10.88 (27.64cm)

7.00 (17.78cm)

9.50 (24.13cm)

7.00 (17.78cm)

2.50 (6.35cm)

24.0 lbs. (10.9kg)

CUP-200

20.0 lbs (9.09kg)

10.00 (25.40cm)

6.75 (17.15cm)

11.63 (29.54cm)

9.00 (22.86cm)

4.50 (11.43cm)

36.0 lbs. (16.3kg)

CUP-250

25.0 lbs. (11.36kg)

10.00 (25.40cm)

6.75 (17.15cm)

12.88 (32.72cm)

9.00 (22.86cm))

4.50 (11.43cm)

40.5 lbs. (18.4kg)

CUP-300

30.0 lbs. (13.63kg)

10.00 (25.40cm)

6.75 (17.15cm)

14.25 (36.19cm)

9.00 (22.86cm)

4.50 (11.43cm)

44.2 lbs. (20.0kg)

CUP-400

40.0 lbs. (18.18kg)

10.00 (25.40cm)

6.75 (17.15cm)

18.50 (46.99cm)

9.00 (22.86cm)

4.50 (11.43cm)

59.0 lbs. (26.8kg)

CUP-600

60.0 lbs. (27.27kg)

11.38 (28.91cm)

7.00 (17.78cm)

17.50 (45.09cm)

11.00 (27.94cm)

4.50 (11.43cm)

61.5 lbs. (27.9kg)

CUP-800

80.0 lbs. (36.36kg)

16.00 (40.64cm)

7.00 (17.78cm)

17.50 (44.45cm)

15.00 (38.10cm)

4.50 (11.43cm)

78.5 lbs. (35.6kg)
